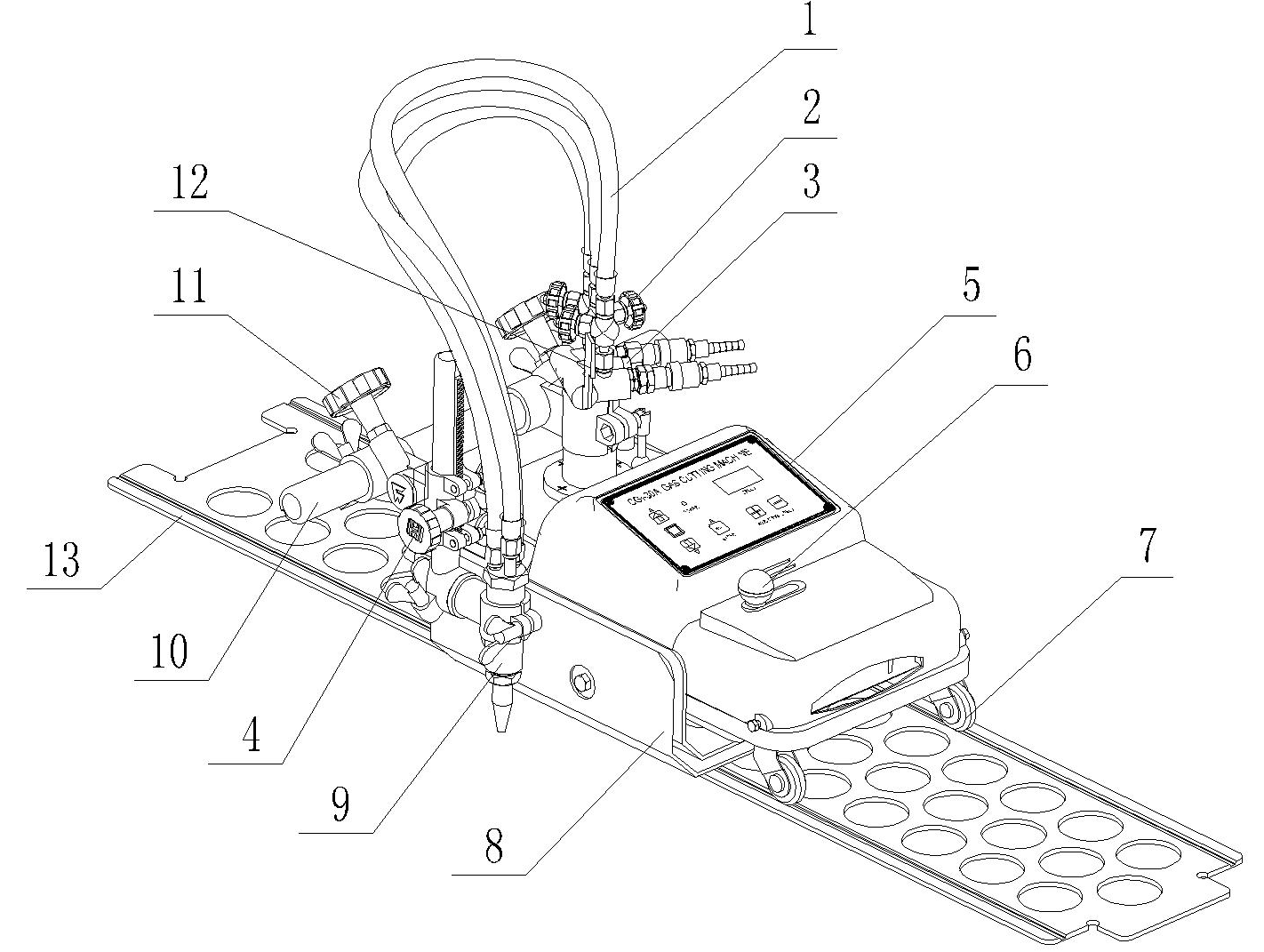

1.軟管：在氣體分配器和割炬之間連接，三條      8. 隔熱板：阻礙熱量向機器內部擴散。

氣管分別用于燃氣；預熱氧；切割氧。               9. 割炬體

2. 氣體兩通閥：調節氣體流量大小。                10.橫移齒條

3. 氣體分配器：                                           11.橫移手輪：通過調節該手論，調節割炬

4. 小手輪：通過調節該手論，調節                         在橫移桿上水平的距離

割炬垂直上下的距離。                                   12.快速開關手柄：手柄分三檔開關, 分別

5.主機                                                             為關閉、預熱和切割。處在關閉位置時

6. 離合手柄                                                      將關閉所有氣體。

7. 萬向輪                                                    13.導軌:機器軌道有凸輪或凹輪兩種形式。

技術規格

裝箱單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。

l  下列為CG1-30A標準單割炬配置零部件清單。

l  下列為CG1-100A標準雙割炬配置零部件清單。
