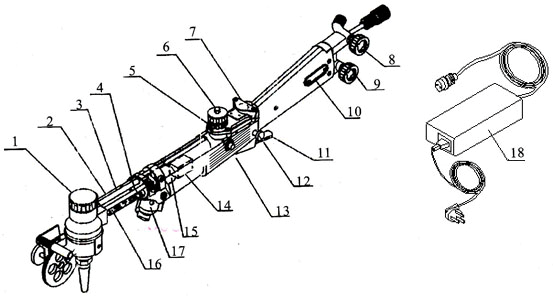

1. 滾輪鎖定旋鈕：旋松旋鈕后，滾輪可轉360°

9. 燃?xì)忾y

2. 燃?xì)夤?/p>

10.保險

3. 切割氧氣管

11.點火開關

4. 預熱氧氣管

12.熄火開關

5. 驅動開關：驅動開關與切割氧閥通過互鎖控制

13.馬達.正/反轉換鈕開關

6. 切割氧氣閥：旋開該閥門以提供切割氧

14.高壓包

7. 速度控制旋鈕

15.直流電機

   沿“H”方向旋轉該按鈕可使裝置移動加快，

16.萬向節

   而“L”方向則使移動減慢。

17.噴嘴

8. 預熱氧氣閥

18.交流適配器

1.重量（主體部件）

：2.7千克

  附件

：7.8千克

2.外形包裝尺寸

：500毫米×200毫米×150毫米（備有標準滾輪總成）

3.滾輪驅動

：摩擦驅動

4.速度控制

：晶體管控制

5.切割速度

: 200～700毫米/分鐘（標準件）

6.切割厚度

：5～30毫米（標準件）

7.馬達

：直流12伏7200轉/分鐘  減速器1/300

8.電源

：交流220V±10％

9.備件：

  輔助滾輪總成

  坡口滾輪總成  （20°～45°）

  小圓弧切割附件（ø30mm～ø120mm）

  導向桿
