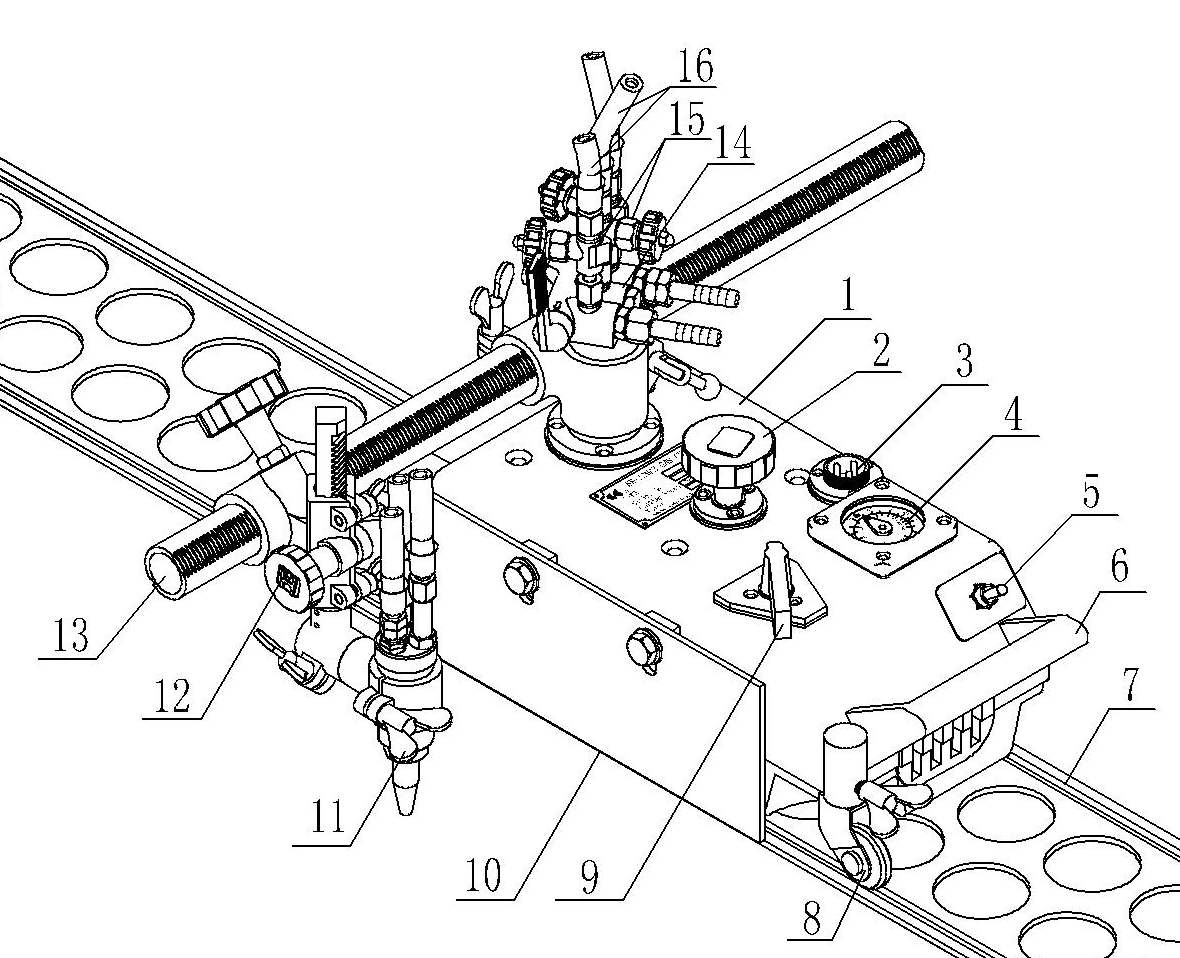

各部件的名稱和作用

1.  主機體

2.  調速手輪：調節機器運行快慢

3.  電源插座

4.  刻度盤：通過調速手輪的調節顯示機器運行的速度。

5.  倒順開關

6.  手提手柄：搬運機器時提拉此手柄。

7.  導軌：

8.  萬向輪：使機器靈活運行。

9.  離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為合上。

10. 隔熱板：阻礙因切割所產生的熱量擴散倒機器內部

11. 割炬：

12. 割炬移動總成：調節割炬的縱、橫向位置。

13. 橫移齒條

14. 氣體分配器:(注：HK-12MAX-I和HK-12MAX-II的氣體分配器有所不同，具體請參照實物)

15. 氣體兩通閥：調節氣體流量。分為氧氣兩通閥和燃?xì)鈨赏ㄩy。

16. 軟管：輸送氣體。HK-12MAX-I共三根，分別為氧氣管、預熱氧氣管和燃?xì)夤堋?/p>

HK-12MAX-II共6根，氧氣管、預熱氧氣管和燃?xì)夤芊謩e為2根。

17.重錘：僅HK-12MAX-II配此物。

機器參數

裝箱單

將裝置小心地從包裝箱中取出后，檢查各部件以確認其是否齊全。以下為標準零部件清單。

1.單割炬

選購配件：圓形導軌，割圓附件
