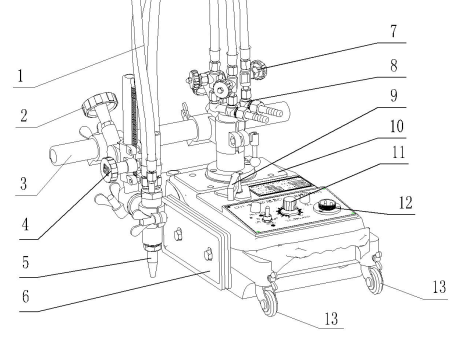

1.輸送氣體的軟管：一共三根，分別為燃?xì)?；預熱氧和切割氧

8. 氣體分配器

9．離合手柄：手柄尖的一頭對齊“STOP”

   為分離；對齊“START”為合上。

2.橫移手輪：調節割炬的水平位置

10. 主機

3.橫移齒條

11. 調速旋鈕

4.割炬垂直調節手輪

從“0”到“10”速度加快，反之則減小

5.割嘴

12. 電源插座

6.隔熱板：阻礙因切割所產生的熱量擴散倒機器內部

13. 萬向輪

7. 燃?xì)舛ㄩy：調節氣體流量的大小

1.重量（主體部件）

：16kg

附件

：7.8kg

2.裝置尺寸

：435×210×240mm

3.調速控制

：可控硅控制

4.電源

：交流 220V±10％    50HZ

5.切割速度

：50～750/mm/min

6.切割厚度

：5-100mm

7.坡口角度

：0-45°

8.切割圓直徑

：ø200-ø2000mm

9.割嘴

：G02(適用于乙炔),G03(適用于丙烷)

10.電機

：直流 110V   50HZ  30W   轉速4200r/min
